Paletyzer - system paletyzacji SmartPalletizer

Łatwy w programowaniu i szybki w instalacji zrobotyzowany paletyzer pozwala efektywnie paletyzować lub depaletyzować.

SmartPalletizer to kompletny system do paletyzacji, który ustawia się na końcu linii. Po ustawieniu wystarczy na specjalnym panelu dotykowym ustawić schemat paletyzacji na który składają się wymiary kartonów i sposób ich układania na warstwie. Do tego możemy zaznaczyć żeby robot pobierał przekładki. Konfiguracja odbywa się w prostym i przyjaznym graficznym interfejsie użytkownika, co pozwala na samodzielne wdrożenie systemu. Ustawienie i programowanie zajmuje tylko kilka minut.

Paletyzer pozwala przenosić ładunki do 11 kg z wykorzystaniem cobota lub  24 kg  przy użyciu robota przemysłowego, obsługując jednocześnie jedną lub dwie palety euro, przemysłowe lub dowolne o wymiarach maksymalnych do 1100 x 1200 mm. Dzięki zastosowaniu wysuwnej kolumny [7-mej osi] można ustawić paletyzację do 2300 mm wysokości na każdej z palet przy użyciu cobota. W przypadku robota przemysłowego wysokość paletyzacji to 2200 mm bez użycia 7mej osi. A wszystko to z prędkością do 1,1 m/s dla cobota HCR i 4 m/s dla robota NACHI, dzięki czemu paletyzacja jest szybka i efektywna a w przypadku cobota bezpieczna nie wymagając wygrodzeń.

SmartPalletizer pozwala na obsługę jednej lub dwóch końcówek linii. Z jego wykorzystaniem można skonfigurować paletyzację lub depaletyzacje jednej lub dwóch palet. Opcjonalnie można zastosować moduły do detekcji kartonów na linii, czytniki kodów kreskowych i skanery bezpieczeństwa.

SmartPalletizer
Roboty dostępne dla SmartPalletizer
HCR-12A
Cobot o udźwigu 12kg
Click Here
NACHI MZ-12
Szybki robot przemysłowy o udźwigu 12 kg
Click Here
MZ-25
Szybki robot przemysłowy o udźwigu 25 kg
Click Here
Previous slide
Next slide

Łatwe programowanie paletyzacji

Programowanie odbywa się na dużym i czytelnym ekranie dotykowym w oparciu o przyjazne oprogramowanie z parametrami paletyzacji. Można łatwo is szybko skonfigurować rozmiar palety, pudełek i ich ułożenia na warstwie. W razie potrzeby istnieje możliwość kopiowania warstw lub konfigurowania różnych schematów paletyzacji. Dodatkowo samodzielnie parametryzujemy wielkości i ilości palet, pozycję robota i stosowanie przekładek.

SmartPalletizer oprogramowanie

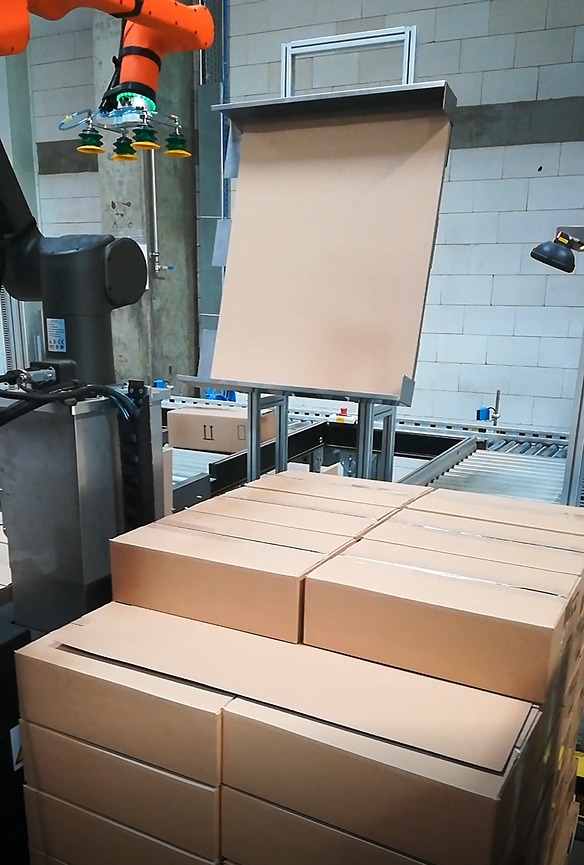

Stanowisko do paletyzacji cobotem

Zalety SmartPalletizer

  • Łatwe programowanie – intuicyjny graficzny interfejs użytkownika
  • Wysokość paletyzacji do 2300 mm
  • Rozmiar palet EUR 1200×800, 1100×1100, 1000 x 1200 mm i inne definiowane samodzielnie w oprogramowaniu
  • Czujniki: obecności palety i obecności kartonu na końcu linii
  • Uniwersalny chwytak regulowany CoGRIP-4 umożliwiający pobieranie różnorodnych kartonów
  • Kolumna świetlna informująca z odległości o zapełnieniu palet i statusie pracy Paletyzera

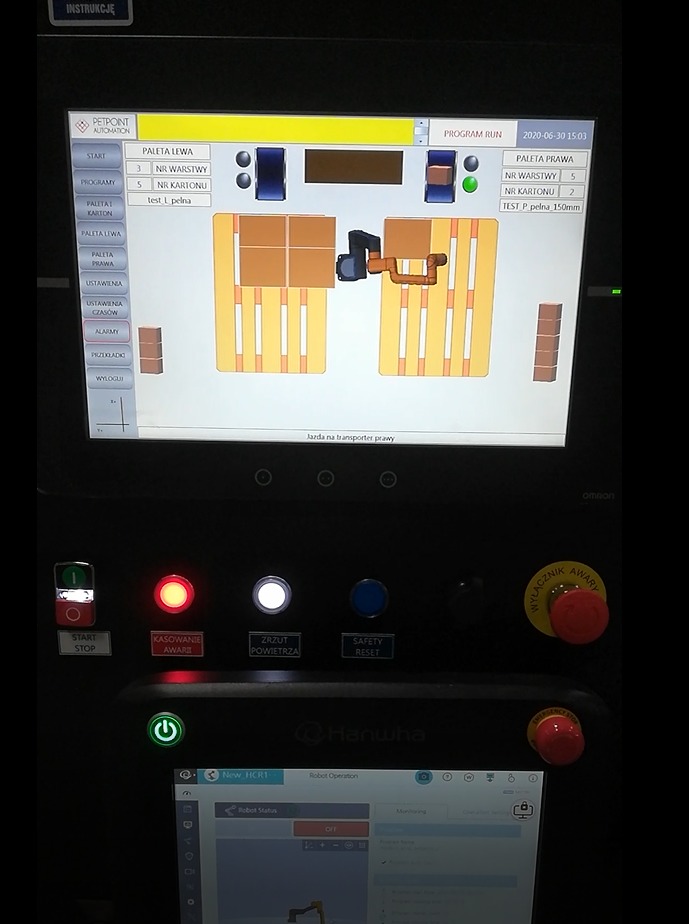

  • Panel 14″ z dedykowanym intuicyjnym oprogramowaniem do paletyzacji [warstwy, wymiary kartonów, przekładki]
  • Deklaracja CE
CoRobotics

Zapraszam do rozmowy o robotyzacji

Paletyzer - Dane techniczne

Wymiary

1545 x 2646 x 2605 mm
(D x S x W)

Waga

355 kg

Materiał

stal malowana proszkowo

RAL 9005 Jet Black
lub RAL 7035 jasny szary

Napęd 7mej osi

śruba ślimakowa

Wyposażenie

kolumna świetlna – stan pracy, lampki zapełnienia palet, czujnik obecności palet, przyciski sterujące, panel dotykowy do programowania

Akcesoria

uchwyt do pilota T/P, klucz,  oprogramowanie,

Temperatura pracy

0-50°C

Opcje

Skaner bezpieczeństwa, Podajnik przekładek,
Czujniki kartonów na linii

SmartPalletizer do 1 linii - Wymiary

Paletyzer wymiary

SmartPalletizer do 2 linii - Wymiary

Paletyzer wymiary

Film pokazujący pracę SmartPalletizer
