Roboty przemysłowe - MZ

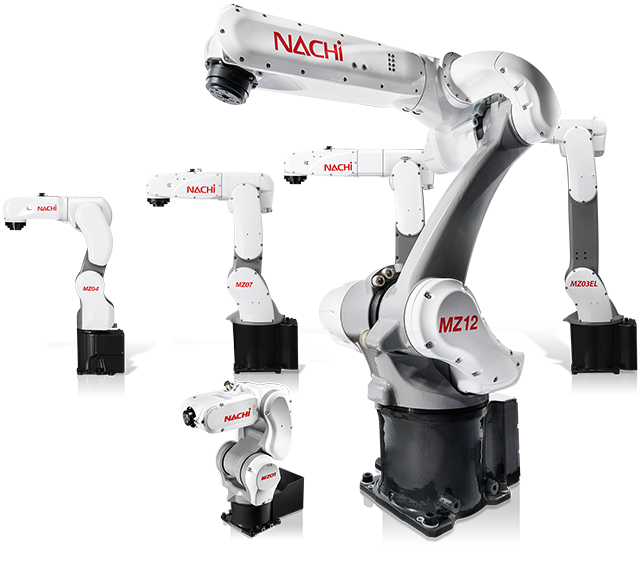

Rodzina robotów przemysłowych serii MZ w zależności od modelu posiada zasięgi 350 – 2102 mm i udźwig 1 – 70 kg. Robot wyróżnia się kompaktową budową i najwyższą prędkością w swojej klasie.

Jest robotem dedykowanym do operacji przenoszenia, załadunku/rozładunku i montażu lekkich detali na małych przestrzeniach. Nieograniczona rotacja ostatniego przegubu pozwala przykręcanie śrub. Robot ten doskonale sprawdza się przy małych i drobnych elementach podczas obsługi maszyn, operacji pick&place na linii produkcyjnej czy przy obsłudze procesów laboratoryjnych.

Robot MZ-07 to najszybszy w swojej klasie robot przemysłowy, który osiąga czas cyklu na poziomie 0,31 sekundy.

Wybierz swojego robota

MZ01
  • udźwig 1 kg
  • zasięg 350 mm
  • powtarzalność +/- 0.02 mm

MZ03
  • udźwig 3,5 kg
  • zasięg 1102 mm
  • IP 67

MZ04
  • udźwig 4 kg
  • zasięg 541 mm
  • IP 67

MZ07
  • udźwig 7 kg
  • zasięg 723 / 912 mm [MZ-07L]
  • IP 67
MZ07
  • udźwig 10 kg
  • zasięg 723 mm [MZ-10]
  • zasięg 1202 mm [MZ-10L]
  • IP 67
MZ12
  • udźwig 12 kg
  • zasięg 1454 mm
  • IP 67

MZ25
  • udźwig 25 kg
  • zasięg 1882 mm
  • IP 67

MZ50
  • udźwig 35/50/70 kg
  • zasięg 2102 mm
  • IP 67

Robot przemysłowy NACHI MZ01

Udźwig

1 kg

Zasięg ramienia

350 mm

Ilość stopni swobody

6

Prędkości przegubów

J1: 320°/s
J2: 320°/s

J3: 375°/s
J4: 600°/s

J5: 600°/s
J6:
600°/s

Waga

10 kg

Powtarzalność

±0,02 mm

Stopień ochrony obudowy

IP 40

Temperatura pracy

0-40°C

Zasięgi przegubów

J1: ±170°
J2: -90…+85°
J3: -111…+175°
J4: ±145°
J5: ±125°
J6:
±360°

Montaż

podłoga, sufit, ściana, skośny

Robot przemysłowy NACHI

Broszura – Dane techniczne

Robot przemysłowy NACHI MZ03

Udźwig

3,5 kg

Zasięg ramienia

1102 mm

Ilość stopni swobody

6

Prędkości przegubów

J1: 300°/s
J2: 230°/s

J3: 360°/s
J4: 550°/s

J5: 550°/s
J6: 1000
°/s

Waga

39 kg

Powtarzalność

±0,03 mm

Stopień ochrony obudowy

IP 67

Temperatura pracy

0-45°C

Zasięgi przegubów

J1: ±170°
J2: -135…+80°
J3: -155…+270°
J4: ±190°
J5: ±120°
J6:
±360°

Montaż

podłoga, sufit, ściana, skośny

Robot przemysłowy NACHI

Broszura – Dane techniczne

Robot przemysłowy NACHI MZ04

Udźwig

4 kg

Zasięg ramienia

542 mm

Ilość stopni swobody

6

Prędkości przegubów

J1: 480°/s [200°/s*]
J2: 460°/s [15
0°/s*]
J3: 520°/s [190°/s*]
J4: 560°/s

J5: 560°/s
J6: 900
°/s

Waga

26 kg [25 kg*]

Powtarzalność

±0,02 mm

Stopień ochrony obudowy

IP 40 [IP 67*]

Temperatura pracy

0-45°C

Zasięgi przegubów

J1: ±170°
J2: -145…+90°
J3: -125…+280°
J4: ±190°
J5: ±120°
J6:
±360°

Montaż

podłoga, sufit, ściana, skośny
[
podłoga, sufit*]

Robot przemysłowy NACHI

Broszura – Dane techniczne

Robot przemysłowy NACHI MZ07 / MZ07L / MZ10

Udźwig

7 kg [MZ-07F]
10 kg [MZ-10F]

Zasięg ramienia

723 mm [MZ-07F/10F]
912 mm [MZ-07LF]
1202 mm [MZ-10LF]

Ilość stopni swobody

6

Prędkości przegubów

J1: 450°/s [300°/s*]
J2: 380°/s [28
0°/s*]
J3: 520°/s [360°/s*]
J4: 550°/s

J5: 550°/s
J6: 1000
°/s

Waga

41 kg [MZ-07F]
43 kg [MZ-07LF]
36 kg [MZ-10F]
55 kg [MZ-10LF]

Powtarzalność

±0,015 mm [MZ-07F]
±0,02 mm [MZ07LF]
±0,03 mm [MZ10]
±0,025 mm [MZ010LF]

Stopień ochrony obudowy

IP 40 [IP 67*]

Temperatura pracy

0-45°C

Zasięgi przegubów

J1: ±170°
J2: -135…+80°
J3: -136…+270° [-139…+270°*]
J4: ±190°
J5: ±120°
J6:
±360°

Montaż

podłoga, sufit, ściana, skośny

Robot przemysłowy NACHI

Broszura – Dane techniczne

Robot przemysłowy NACHI MZ12

Udźwig

12 kg

Zasięg ramienia

1454 mm

Ilość stopni swobody

6

Prędkości przegubów

J1: 260°/s
J2: 230°/s

J3: 260°/s
J4: 470°/s

J5: 470°/s
J6: 700
°/s

Waga

150 kg

Powtarzalność

±0,04 mm

Stopień ochrony obudowy

IP 67

Temperatura pracy

0-45°C

Zasięgi przegubów

J1: ±170°
J2: -160…+90°
J3: -147…+210°
J4: ±190°
J5: ±140°
J6:
±360°

Montaż

podłoga, sufit, skośny

Robot przemysłowy NACHI

Broszura – Dane techniczne

Robot przemysłowy NACHI MZ25

Udźwig

25 kg

Zasięg ramienia

1882 mm

Ilość stopni swobody

6

Prędkości przegubów

J1: 210°/s
J2: 185°/s

J3: 270°/s
J4: 420°/s

J5: 420°/s
J6: 672
°/s

Waga

250 kg

Powtarzalność

±0,05 mm

Stopień ochrony obudowy

IP 67

Temperatura pracy

0-45°C

Zasięgi przegubów

J1: ±170°
J2: -150…+105°
J3: -161…+289°
J4: ±190°
J5: ±145°
J6:
±360°

Montaż

podłoga, sufit, skośny

Robot przemysłowy NACHI

Broszura – Dane techniczne

Robot przemysłowy NACHI MZ 35F / 50F / 70F

Udźwig

MZ35F – 35 kg
MZ50F – 50 kg
MZ70F – 70 kg

Zasięg ramienia

2102 mm

Ilość stopni swobody

6

Prędkości przegubów
MZ35F

J1: 188°/s
J2: 180°/s

J3: 195°/s
J4: 280°/s

J5: 310°/s
J6: 420
°/s

Prędkości przegubów
MZ50F

J1: 185°/s
J2: 180°/s

J3: 185°/s
J4: 260°/s

J5: 260°/s
J6: 370
°/s

Prędkości przegubów
MZ70F

J1: 180°/s
J2: 145°/s

J3: 170°/s
J4: 240°/s

J5: 240°/s
J6: 350
°/s

Waga

608 kg

Powtarzalność

±0,06 mm

Stopień ochrony obudowy

IP 67

Temperatura pracy

0-45°C

Zasięgi przegubów

J1: ±180°
J2: -135…+80°
J3: -143,5…+260°
J4: ±190°
J5: ±145°
J6:
±360°

Montaż

podłoga, sufit, skośny

MZ50
